一、概述

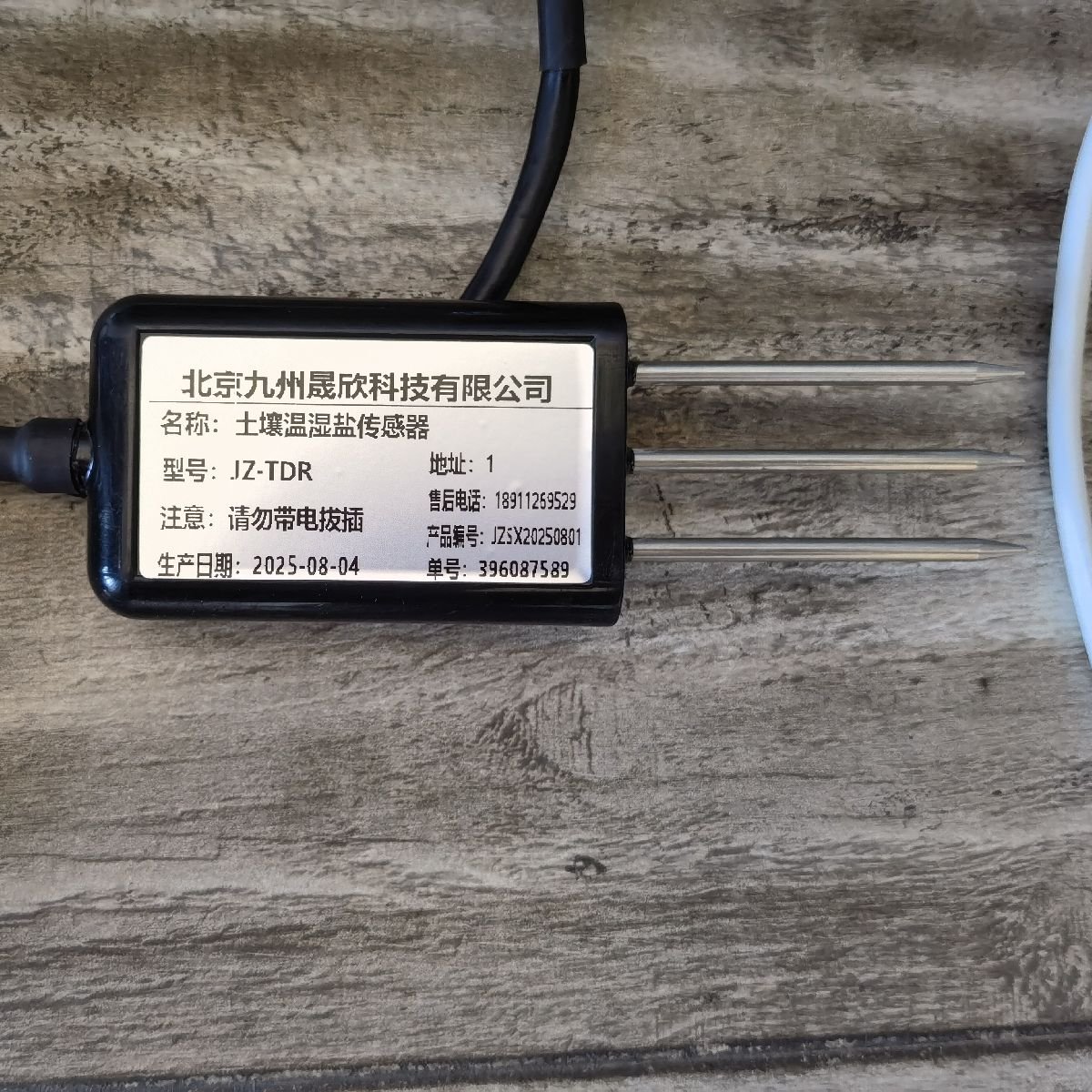

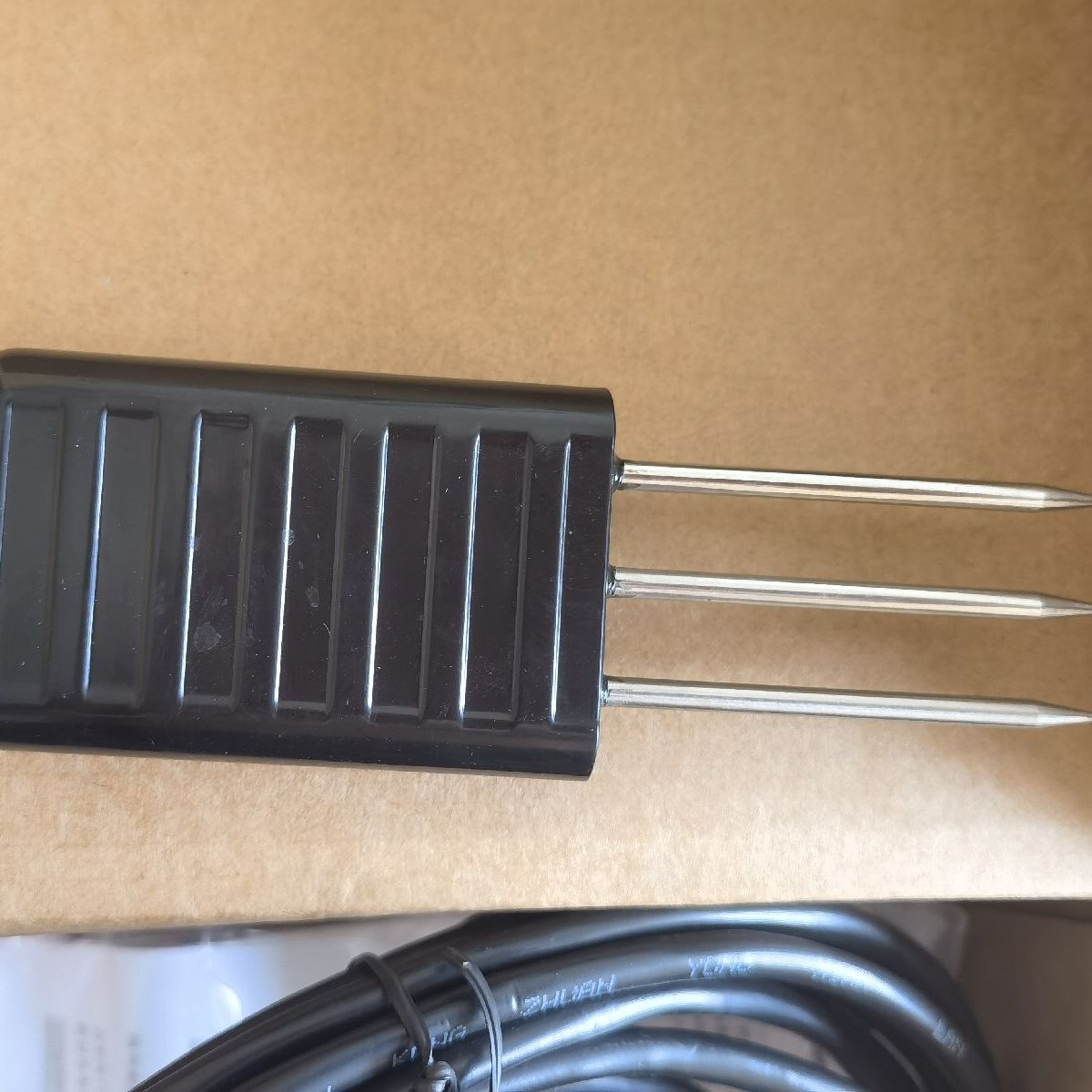

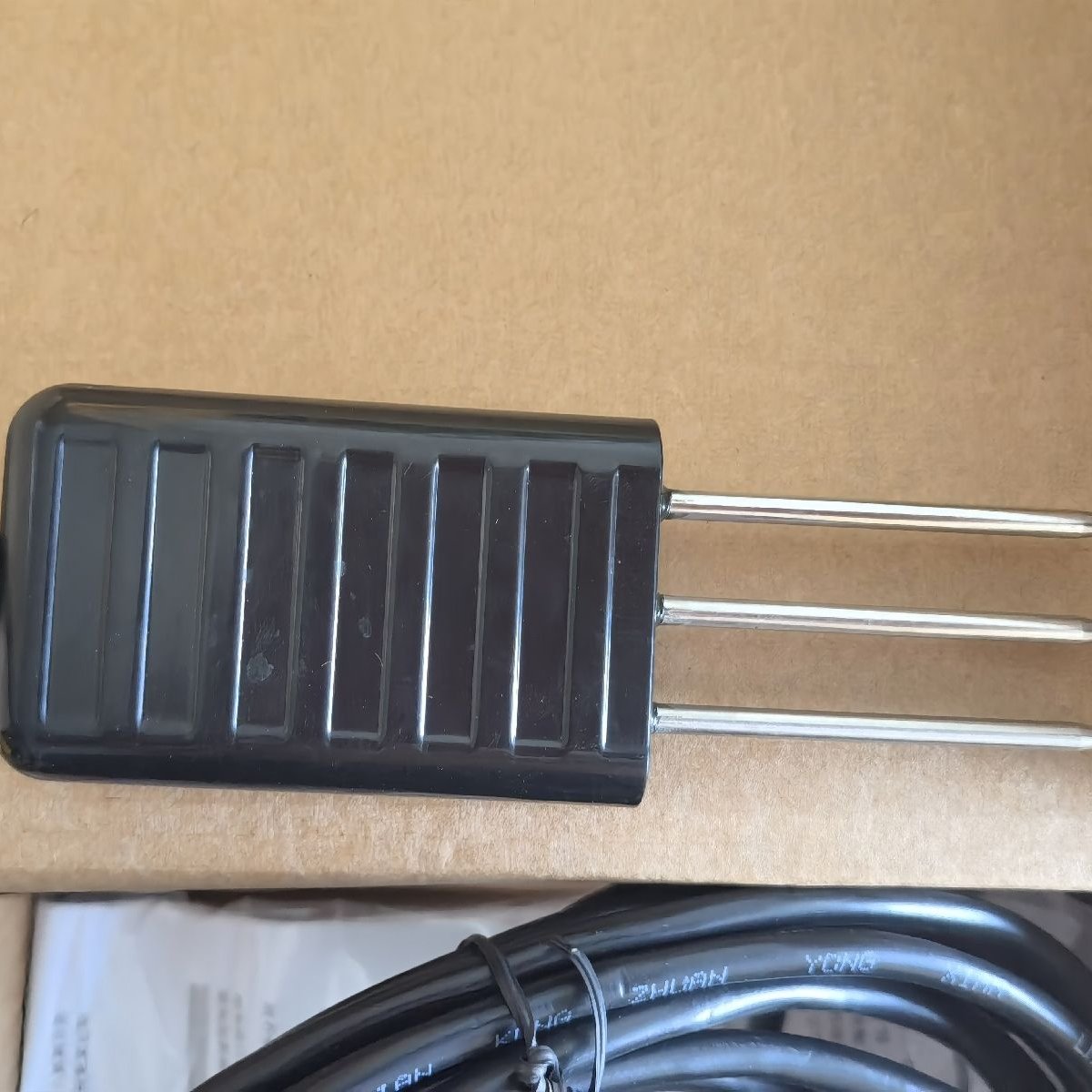

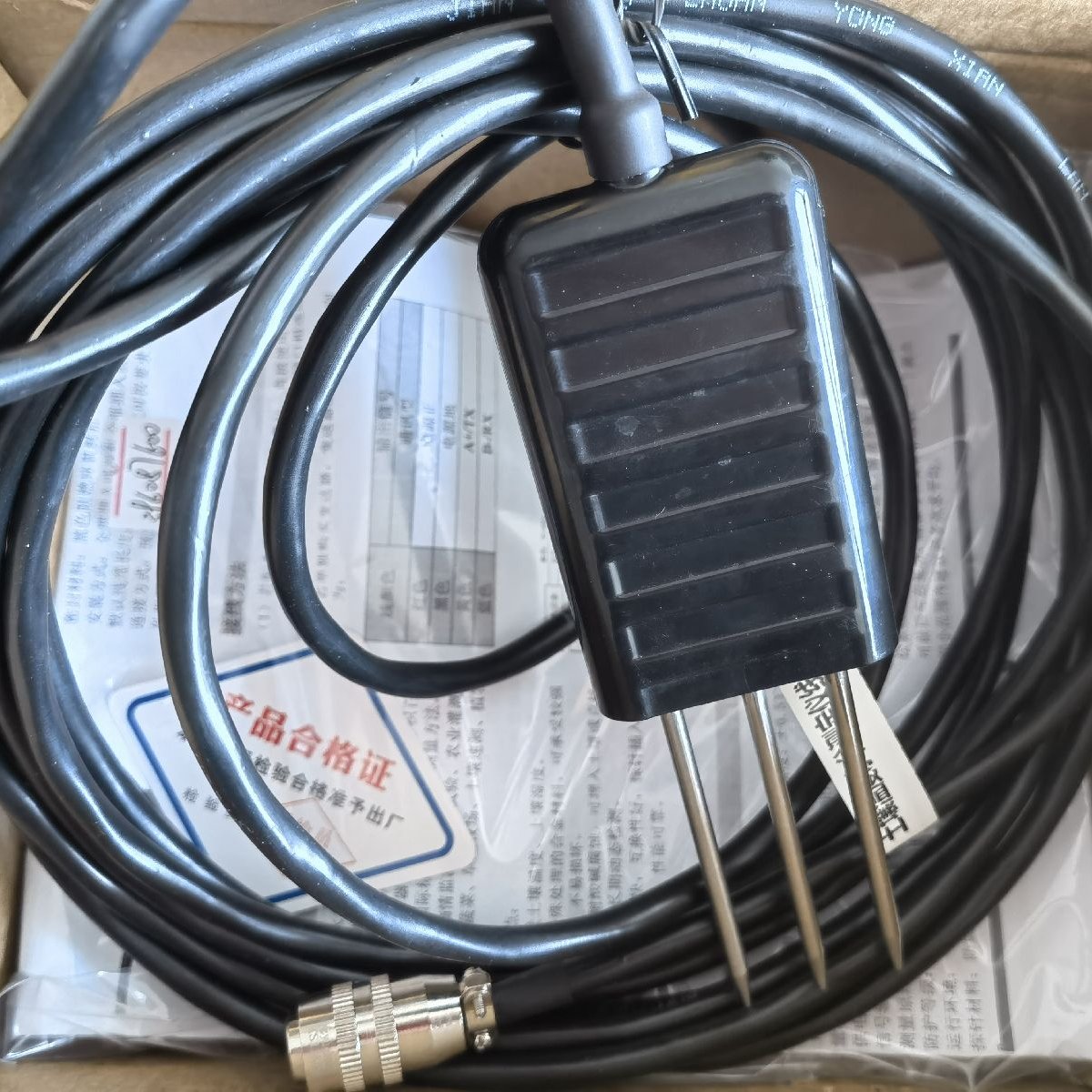

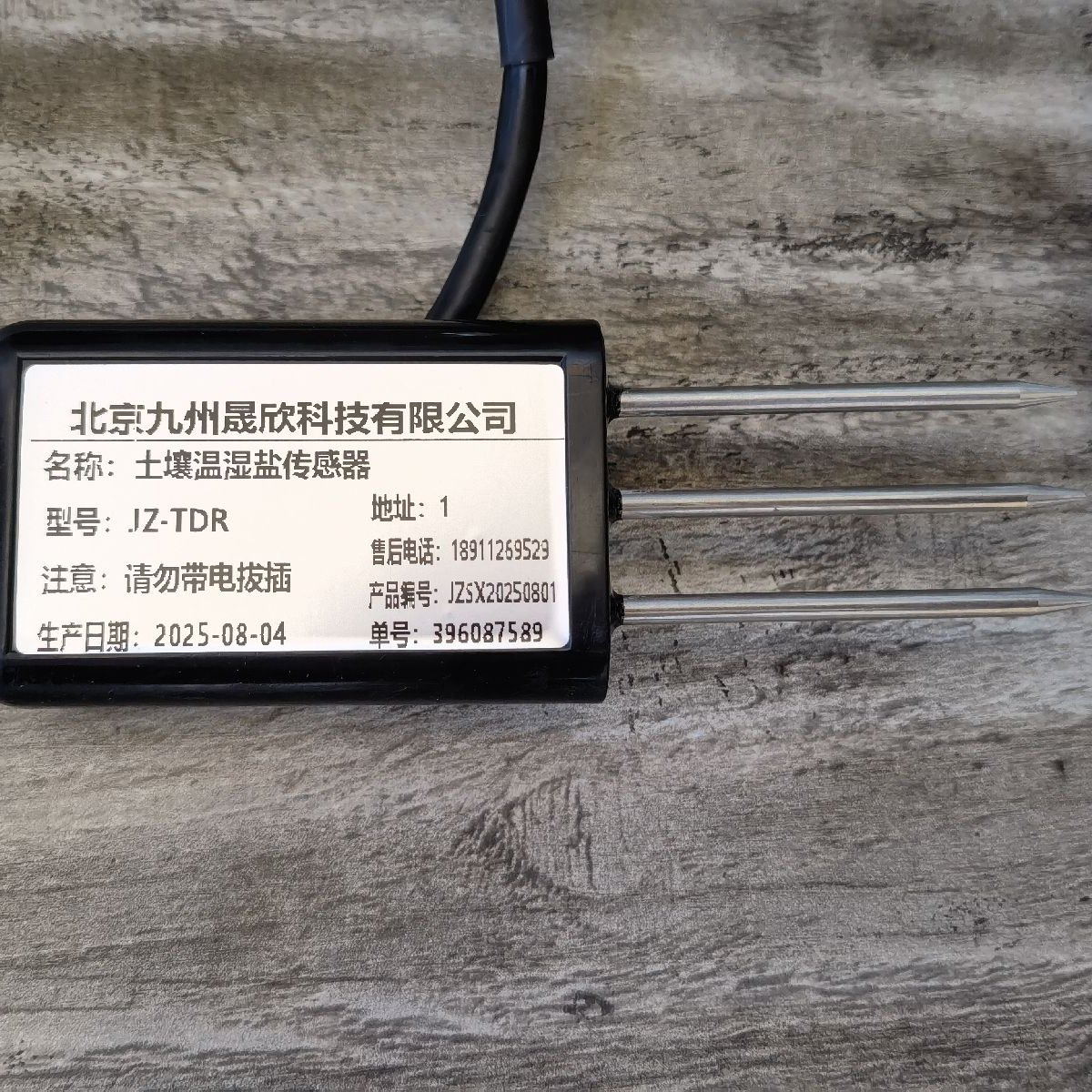

土壤水分传感器/土壤湿度传感器/土壤温湿度传感器是一款高精度、高灵敏度的测量土壤水份的传感器，基于介电理论并运用频域测量技术自主研制开发的，能够测土壤湿度和其它多孔介质的体积含水量。此土壤湿度采集器可与温室环境监测、土壤墒情采集、自动灌溉控制等系统集成，实现水分的长期动态连续监测。
二、技术参数
| 名称 | 土壤水分传感器/土壤湿度传感器/土壤温湿度传感器 | ||
| 要素 | 量程 | 分辨率 | 精度 |
| 温度(选配) | -40~80℃ | 0.01℃ | ±0.5℃ |
| 湿度 |
0~100 0～30%可定制 0～50%可定制 |
0.01% | ±5% |
| 工作环境 | -40~85℃ | ||
| 防护等级 | IP68, 可完全浸没于水中长期使用 | ||
| 探针长度 | 10cm | ||
| 探针直径 | 3mm | ||
| 探针材料 | 316L(抗电解) | ||
| 密封材料 | 环氧树脂(黑色阻燃) | ||
| 电缆长度 | 标配2米（国标屏蔽线) | ||
| 外形尺寸 | 181.5*45*15mm |
三、信号接口
| 接口后缀 | U2 | I | R |
| 输出信号 | DC 0-2V | 4-20mA电流 | RS485 |
| 接线定义 | 1Pin红：电源
2Pin绿：GND 3Pin黄：温度信号 4Pin蓝：水分信号 |
1Pin红：电源
2Pin绿：GND 3Pin黄：温度信号 4Pin蓝：水分信号 |
1Pin红：电源+
2Pin绿：GND 3Pin黄：RS48*** 4Pin蓝：RS485B |
| 功耗 | <10ma | ≤35ma | <10ma |
| 工作电压 | DC 7～24V | DC 9V～24V | DC 4～24V |
| 品牌： | 九州晟欣 |
| 型号： | JZ-TDR |
| 加工定制： | 是 |
| 测量范围： | -40~85℃ |
| 水势最大负荷： | 0-100 |
| 土壤温度测量范围： | 0-100 |
| 重复性误差： | ±3% |
| 外形尺寸： | 181.5*45*15mm mm |
